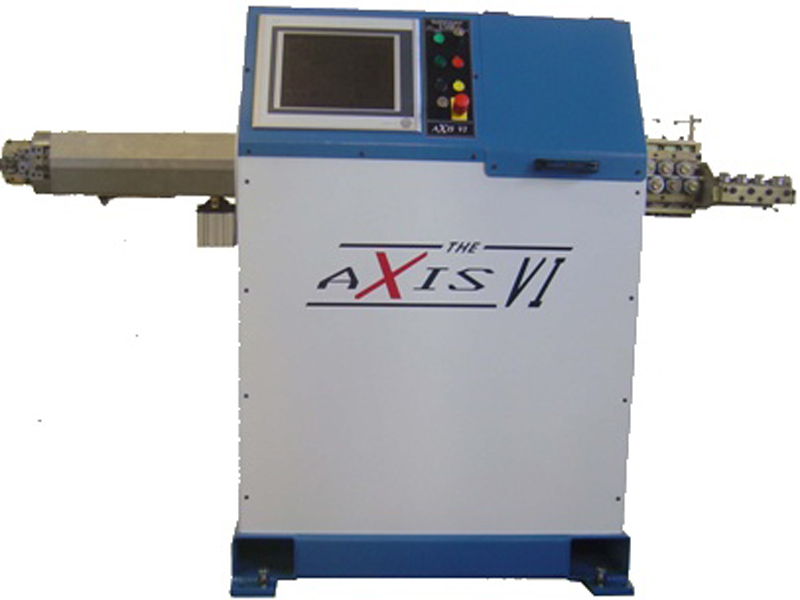

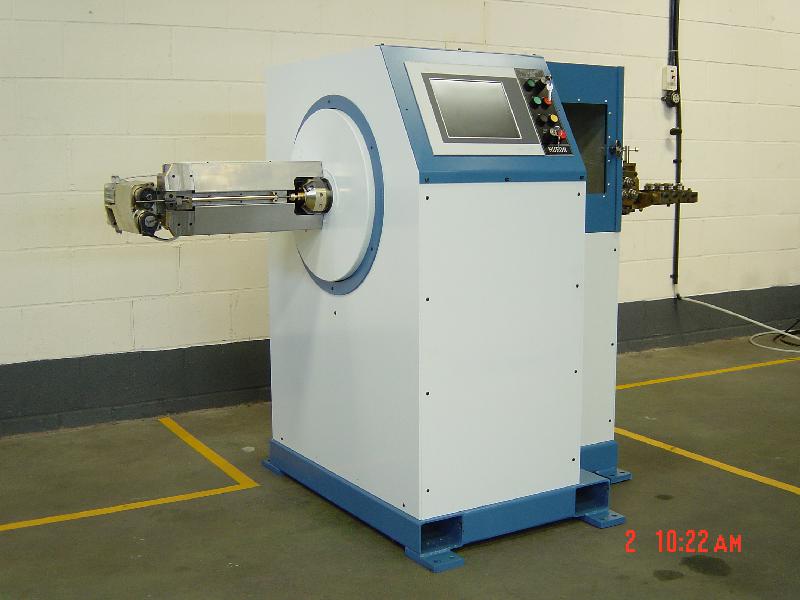

Станок AXIS VI

Станок AXIS VI
  • Станок AXIS VI
  • Станок AXIS VI

Нажмите на картинку для увеличения.

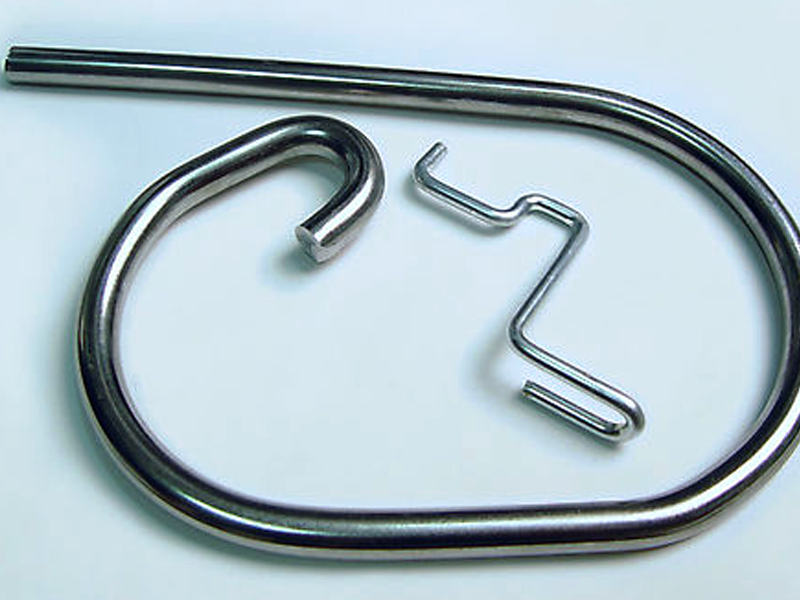

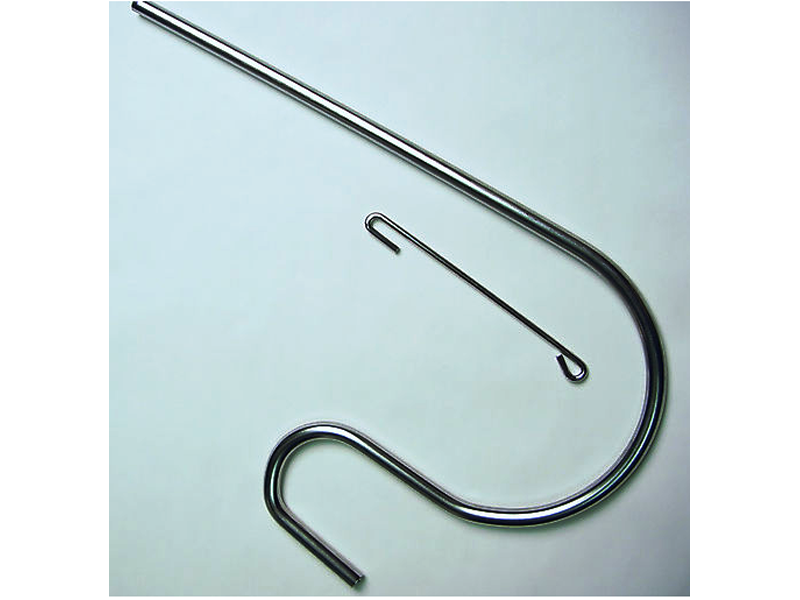

Этот проволокогиб имеет возможность производства деталей в любом необходимом количестве (будь то штучное или серийное производство).

Моделирование деталей и управление станком понятны и доступны любому пользователю, так как интерфейс  устройства на русском языке.  Удобство представляет так же возможность загрузки сохраненных пользователем параметров.

Довольно быстрая смена оснастки для гибки проволоки другого диаметра. Это может занять от 15 до 20 минут.

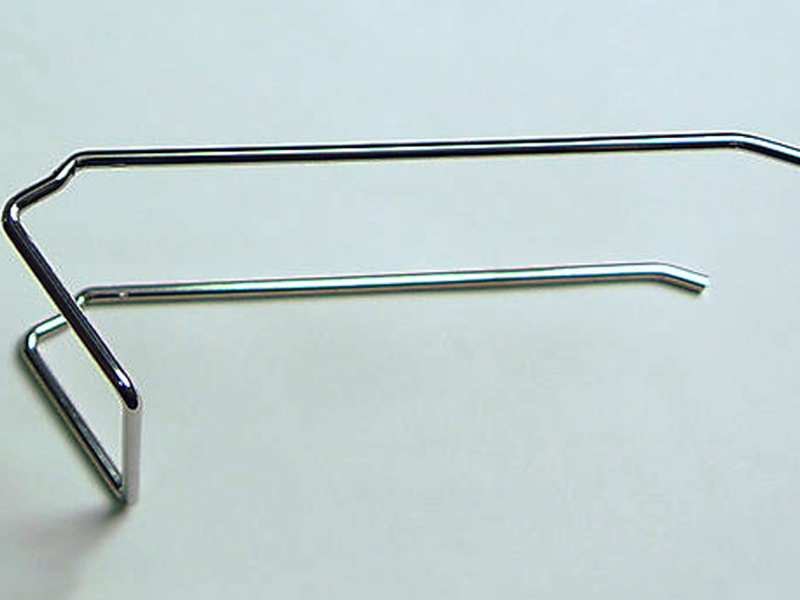

Благодаря рабочей консоли относительно линии подачи проволоки обеспечивается трёхмерность изделий. При этом проволока не деформируется и не скручивается.

Отсутствуют ограничения по количеству гибочных операций.

Габариты (включая размотчик и ограждение)

3,5м x 1.2м x 1.8м

Масса 1000кг
Габариты размотчика 1м x 1м x 1м
Максимальная нагрузка на размотчик 500 кг

Масса размотчика

300 кг

Узел правки поволоки

Тип узла правки проволоки

две пары роликов в 2-х плоскостях

Привод

Количество приводных роликов

4

Измерение длины

роликовый счётчик

Диапазон скоростей

до 60 м/мин

Тип привода

серводвигатель

Узел вращения

Диапазон вращения

355 градусов

Точность

0,1± градус

Скорость поворота

до 0,1 секунды на 90 градусов

Тип привода

серводвигатель

Гибочный узел

Количество гибочных головок

одна

Гибка

вверх/вниз

Скорость гиба

до 0,2 секунды на 180 градусов

Точность гибки

0,1 ± градус

Тип привода

серводвигатель

Ограждение

полностью закрытое

Параметры

Максимальный диаметр проволоки

6,35 мм

Минимальный диаметр проволоки

2 мм

Консоль управления

Экран

12” сенсорный цветной дисплей

Графические средства

да

Передача данных через "Memory Stick"

да

Раздельное программирование

да

Электрика

Двигатели и контроллеры

B&R Automation

Остальное

SIEMENS and MTE

Пневматика

Все компоненты пневматики

SMC

Оснастка

Формирователь (гибочная головка )

двойной

Подключение

Электричество

380В, 3 фазы, 50 Герц или по запросу клиента

Сжатый воздух

5 атм  (расход 50 литров/мин)

Комплектность

1. Pave "aXis VI" CNC 6,35mm Single-Head - проволокогиб

1 шт

2. Размотчик

1 шт

3. Ограждение

1 шт

4. Комплект инструмента для одного диаметра проволоки

1 шт

  • Станок AXIS VI
  • Станок AXIS VI
  • Станок AXIS VI

1. Размотчик.

2. Провокологиб - Pave "АXiS VI" CNC 6,35mm Single-Head.

4. Ограждение

5. По желанию Заказчика возможны пусконаладочные работы в течение трех дней и два комплекта инструментальной оснастки под два диаметра проволоки.
