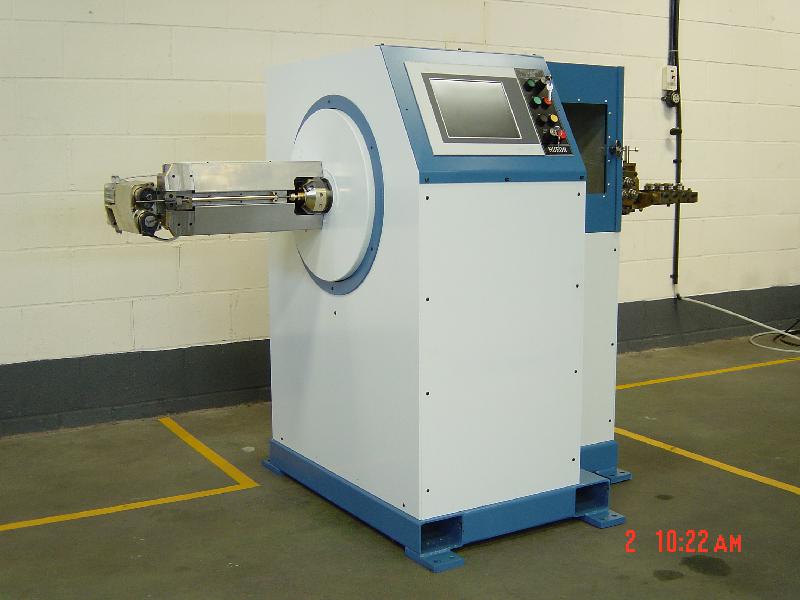

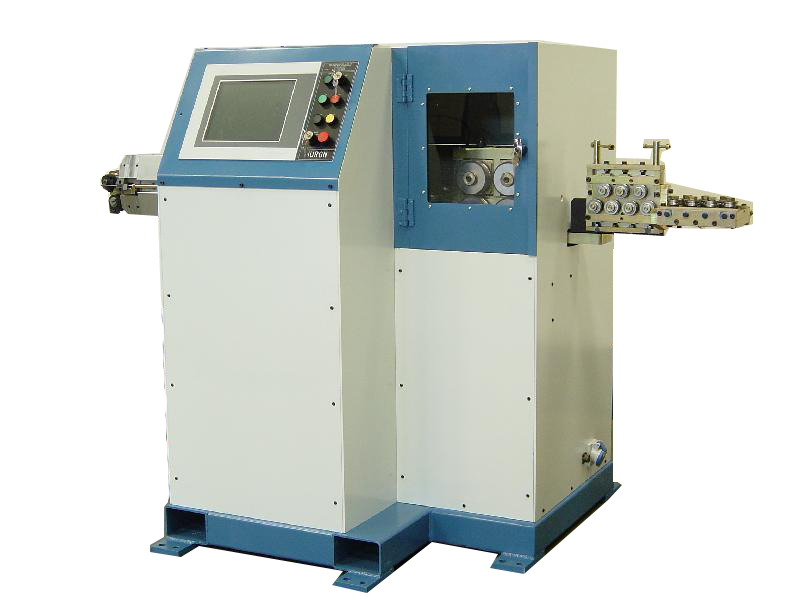

HURON 10

Нажмите на картинку для увеличения.

На станке возможно штучное или серийное производство, то есть в том количестве, которое вам необходимо.

Интерфейс устройства доступен на русском языке. Это позволяет устройству быть доступным для любого пользователя и делает моделирование деталей и управление станком довольно простыми.

Так же имеется возможность загрузки параметров, которые сохранил пользователь.

Замена оснастки проволоки другого диаметра производится довольно быстро (от 15 до 20 минут).

Трехмерность изделия обеспечивается с помощью рабочей консоли относительно линии подачи проволоки. Не смотря на это проволока не скручивается и не деформируется.

Технические данные

Габариты (включая размотчик и ограждение)	3,5м x 1.4м x 1.8м
Масса	1500кг
Габариты размотчика	2,5м x 1м x 1м
Максимальная нагрузка на размотчик	1000 кг
Масса размотчика	500 кг

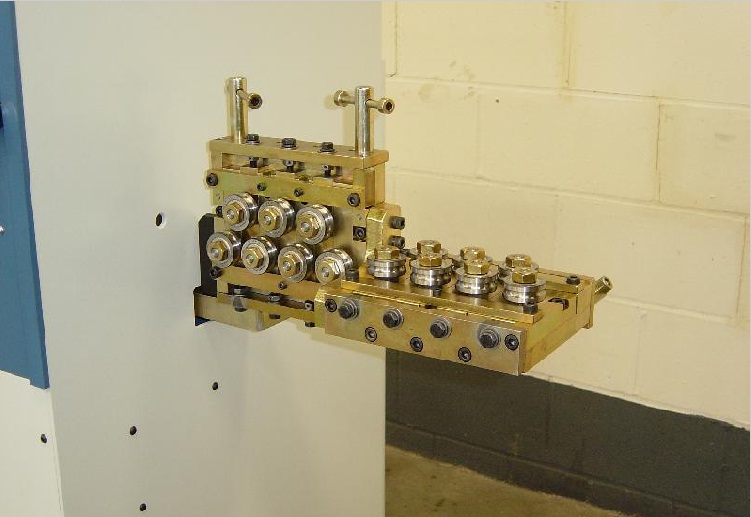

Узел правки поволоки
Тип узла правки проволоки	две пары роликов в 2-х плоскостях
Привод
Количество приводных роликов	4
Измерение длины	роликовый счётчик
Диапазон скоростей	до 60 м/мин
Тип привода	серводвигатель
Узел вращения
Диапазон вращения	355 градусов
Точность	0,1± градус
Скорость поворота	до 0,1 секунды на 90 градусов
Тип привода	серводвигатель
Гибочный узел
Количество гибочных головок	две
Первая гибочная головка – тип гибки	вверх/вниз
Вторая гибочная головка – тип гибки	Относительно центральной линии
Скорость гиба	до 0,2 секунды на 180 градусов
Точность гибки	0,1 ± градус
Тип привода	серводвигатель
Ограждение	полностью закрытое
Параметры
Максимальный диаметр проволоки	8 мм
Минимальный диаметр проволоки	2 мм
Консоль управления
Экран	12” сенсорный цветной дисплей
Графические средства	да
Передача данных через "Memory Stick"	да
Раздельное программирование	да
Электрика
Двигатели и контроллеры	B&R Automation
Остальное	SIEMENS and MTE
Пневматика
Все компоненты пневматики	SMC
Оснастка
Формирователь (первая гибочная головка )	двойной
Формирователь (вторая гибочная головка )	одинарный
Подключение
Электричество	380В, 3 фазы, 50 Герц или по запросу клиента
Сжатый воздух	5 атм (расход 50 литров/мин)
Комплектность
1. Pave "Huron" CNC 8mm - проволокогиб	1 шт
2. Размотчик	1 шт
3. Ограждение	1 шт
4. Комплект инструмента для одного диаметра проволоки	1 шт

Образцы изделий

Комплектация

1. На предприятие Заказчика в течение 3х дней будут проводится пусконаладочные работы.

2. Ограждение

3. Размотчик

4. Проволокогиб - Pave "Huron" CNC 8mm Multi-Head.

5. Один комплект инструментальной оснастки на выбор (по желанию Заказчика)
